玻璃鋼污水池蓋板熱熔對(duì)接：筑牢密封防線的核心工藝

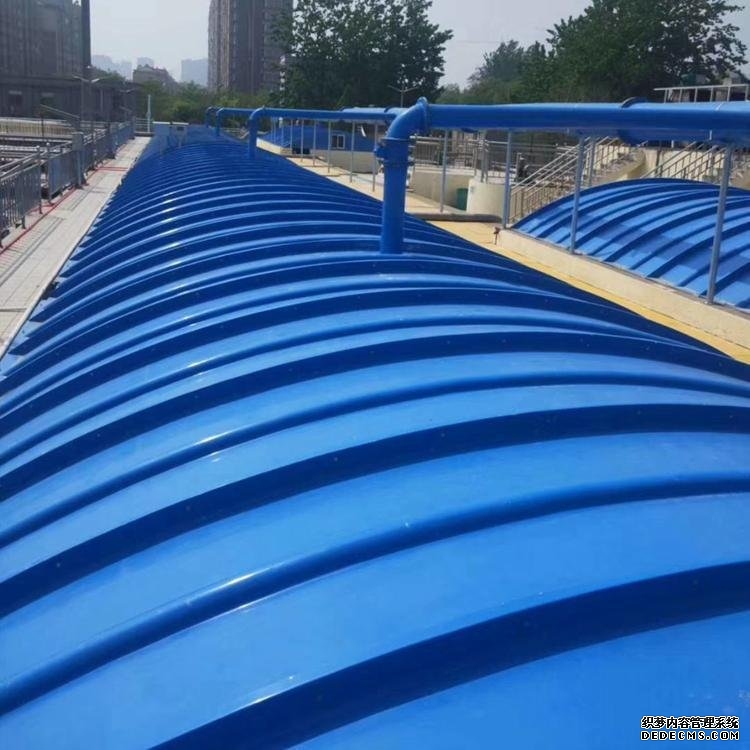

在污水處理系統(tǒng)中，污水池蓋板承擔(dān)著封閉異味、防止污染物外溢、保障周邊環(huán)境安全的關(guān)鍵使命。玻璃鋼憑借輕質(zhì)高強(qiáng)、耐腐蝕、使用壽命長(zhǎng)等***勢(shì)，成為污水池蓋板的主流選材。而熱熔對(duì)接作為玻璃鋼污水池蓋板連接的核心工藝，直接決定了蓋板整體的密封性、結(jié)構(gòu)穩(wěn)定性與長(zhǎng)期運(yùn)行可靠性，是保障污水處理設(shè)施高效運(yùn)轉(zhuǎn)的關(guān)鍵環(huán)節(jié)。



 一、熱熔對(duì)接的核心原理與應(yīng)用價(jià)值

玻璃鋼污水池蓋板的熱熔對(duì)接，本質(zhì)是利用熱源將蓋板連接部位的熱塑性樹(shù)脂基體加熱至熔融狀態(tài)，通過(guò)施加均勻壓力使兩段材料充分融合，待冷卻固化后形成一體化連接結(jié)構(gòu)。這種工藝并非簡(jiǎn)單的材料粘合，而是通過(guò)分子層面的融合，讓連接部位的強(qiáng)度與母材保持一致，從根本上規(guī)避了傳統(tǒng)連接方式的短板。



相比螺栓連接、膠粘連接等方式，熱熔對(duì)接的***勢(shì)尤為突出。在密封性上，融合形成的無(wú)縫結(jié)構(gòu)能徹底阻斷污水池內(nèi)硫化氫、氨氣等異味氣體的泄漏，避免對(duì)周邊空氣造成污染；在結(jié)構(gòu)強(qiáng)度上，連接部位與母材同質(zhì)，可承受蓋板自身的荷載、外部行人或設(shè)備的通行壓力，以及污水池內(nèi)氣體的輕微壓力，不會(huì)出現(xiàn)螺栓松動(dòng)、膠粘老化導(dǎo)致的強(qiáng)度衰減；在耐久性上，熱熔對(duì)接形成的結(jié)構(gòu)不受污水中酸堿、有機(jī)溶劑等腐蝕性介質(zhì)的侵蝕，使用壽命與蓋板本體同步，***幅減少了后期維護(hù)更換的頻率與成本，尤其適用于***型污水池蓋板的拼接、異形蓋板的銜接等場(chǎng)景，是復(fù)雜工況下的******連接選擇。

 二、熱熔對(duì)接的全流程操作：精準(zhǔn)把控每一個(gè)細(xì)節(jié)

熱熔對(duì)接的工藝質(zhì)量，取決于前期準(zhǔn)備、參數(shù)控制、操作規(guī)范與后期檢驗(yàn)的全鏈條把控，任何一個(gè)環(huán)節(jié)的疏漏，都可能導(dǎo)致連接強(qiáng)度不足、密封失效等問(wèn)題。



 （一）前期準(zhǔn)備：筑牢工藝基礎(chǔ)

前期準(zhǔn)備是保障對(duì)接質(zhì)量的前提，需從材料、設(shè)備、作業(yè)環(huán)境三個(gè)維度精準(zhǔn)落實(shí)。材料處理環(huán)節(jié)，需對(duì)對(duì)接端的玻璃鋼蓋板進(jìn)行精細(xì)化打磨，用角磨機(jī)搭配120目、240目砂紙依次打磨，徹底去除表面的脫模劑、油污、氧化層，直至表面呈現(xiàn)均勻的粗糙質(zhì)感，之后用干布擦拭干凈，避免灰塵影響融合效果。設(shè)備調(diào)試方面，根據(jù)玻璃鋼蓋板的厚度選擇合適的熱熔焊機(jī)，常用電熱板式熱熔焊機(jī)，需提前設(shè)定加熱溫度，通常控制在180℃-220℃之間，具體溫度需根據(jù)蓋板樹(shù)脂基體的熔點(diǎn)調(diào)整，同時(shí)檢查焊機(jī)的壓力系統(tǒng)、溫度傳感器是否正常，確保加熱均勻、壓力穩(wěn)定。環(huán)境控制不可忽視，作業(yè)環(huán)境溫度需保持在5℃以上，濕度低于80%，低溫會(huì)導(dǎo)致材料受熱不均、融合不充分，高濕度則可能讓熔融狀態(tài)的材料吸水，影響固化質(zhì)量，若環(huán)境不達(dá)標(biāo)，需搭建保溫棚或采用加熱設(shè)備改善作業(yè)條件。



 （二）對(duì)接核心操作：分步把控關(guān)鍵節(jié)點(diǎn)

對(duì)接操作需嚴(yán)格遵循加熱、加壓、融合、冷卻的標(biāo)準(zhǔn)化流程，每一個(gè)步驟的參數(shù)控制都直接決定連接質(zhì)量。***步是加熱環(huán)節(jié)，將熱熔焊機(jī)的加熱板置于兩塊蓋板的對(duì)接端面之間，啟動(dòng)設(shè)備后，保持加熱板與端面緊密貼合，加熱時(shí)間根據(jù)蓋板厚度確定，通常厚度為10mm的蓋板，加熱時(shí)間控制在30-40秒，加熱過(guò)程中需觀察端面顏色變化，當(dāng)端面表面呈現(xiàn)均勻的熔融狀態(tài)，且邊緣出現(xiàn)輕微溢料時(shí)，立即停止加熱，避免加熱過(guò)度導(dǎo)致樹(shù)脂分解。***二步是加壓融合，加熱完成后，迅速撤去加熱板，同時(shí)推動(dòng)兩塊蓋板向中間靠攏，施加均勻且持續(xù)的壓力，壓力值需根據(jù)蓋板尺寸和厚度設(shè)定，一般控制在0.1-0.3MPa，壓力過(guò)小會(huì)導(dǎo)致融合不充分，壓力過(guò)***則可能擠出過(guò)多樹(shù)脂，造成連接部位厚度不足，施壓過(guò)程中需保持兩端面平行，避免出現(xiàn)錯(cuò)位或傾斜，持續(xù)施壓10-15秒，確保熔融的樹(shù)脂充分融合、填充間隙。***三步是冷卻固化，融合完成后，保持壓力不變，讓連接部位自然冷卻，冷卻時(shí)間需根據(jù)環(huán)境溫度和蓋板厚度調(diào)整，通常不少于15分鐘，冷卻過(guò)程中嚴(yán)禁移動(dòng)蓋板或施加外力，防止連接部位變形、開(kāi)裂，待溫度降至室溫后，方可撤去壓力裝置。



 （三）后期檢驗(yàn)與修補(bǔ)：確保質(zhì)量閉環(huán)

對(duì)接完成后，需通過(guò)多重檢驗(yàn)手段驗(yàn)證連接質(zhì)量，對(duì)不合格部位及時(shí)修補(bǔ)，形成質(zhì)量閉環(huán)。外觀檢驗(yàn)是基礎(chǔ)，重點(diǎn)檢查連接部位是否平整、無(wú)氣泡、無(wú)裂紋，溢料是否均勻，端面錯(cuò)位是否在允許范圍內(nèi)，一般錯(cuò)位不超過(guò)1mm；強(qiáng)度檢驗(yàn)采用無(wú)損檢測(cè)方式，用硬度計(jì)檢測(cè)連接部位的硬度，與母材硬度偏差不超過(guò)5%，或通過(guò)敲擊法初步判斷，聲音清脆且均勻，說(shuō)明融合******；密封性檢驗(yàn)則通過(guò)氣密性測(cè)試，向污水池內(nèi)通入低壓空氣，在連接部位涂抹肥皂水，觀察是否有氣泡產(chǎn)生，無(wú)氣泡則證明密封合格。若發(fā)現(xiàn)連接部位存在氣泡、裂紋等缺陷，需先將缺陷部位清理干凈，用角磨機(jī)打磨出V型坡口，再次進(jìn)行熱熔補(bǔ)焊，補(bǔ)焊時(shí)需控制加熱溫度和壓力，避免對(duì)周邊材料造成二次損傷，補(bǔ)焊完成后重復(fù)檢驗(yàn)流程，直至質(zhì)量達(dá)標(biāo)。



 三、熱熔對(duì)接的關(guān)鍵注意事項(xiàng)：規(guī)避常見(jiàn)質(zhì)量風(fēng)險(xiǎn)

熱熔對(duì)接過(guò)程中，一些細(xì)節(jié)把控不到位，極易引發(fā)質(zhì)量隱患，需重點(diǎn)規(guī)避以下風(fēng)險(xiǎn)。一是溫度控制偏差，加熱溫度過(guò)高會(huì)導(dǎo)致樹(shù)脂分解、碳化，降低連接強(qiáng)度；溫度過(guò)低則無(wú)法使樹(shù)脂充分熔融，融合效果差，因此需在正式對(duì)接前進(jìn)行試加熱，根據(jù)試加熱效果調(diào)整溫度參數(shù)，同時(shí)定期校準(zhǔn)焊機(jī)的溫度傳感器，確保溫度顯示準(zhǔn)確。二是壓力控制不均，施壓過(guò)程中需保持壓力平穩(wěn)，避免忽***忽小，同時(shí)確保兩端壓力對(duì)稱，防止蓋板錯(cuò)位，可采用工裝夾具輔助固定蓋板，保證對(duì)接過(guò)程中的穩(wěn)定性。三是材料適配性問(wèn)題，不同廠家、不同批次的玻璃鋼蓋板，樹(shù)脂基體的成分和熔點(diǎn)可能存在差異，對(duì)接前需確認(rèn)材料的適配性，選擇同材質(zhì)、同配方的蓋板進(jìn)行對(duì)接，避免因材料不兼容導(dǎo)致融合不***。四是環(huán)境干擾，雨天、***風(fēng)天氣嚴(yán)禁露天作業(yè)，避免雨水、灰塵污染熔融面，冬季作業(yè)需做***保溫措施，夏季高溫時(shí)需避免陽(yáng)光直射導(dǎo)致材料局部過(guò)熱，確保作業(yè)環(huán)境穩(wěn)定可控。



 四、熱熔對(duì)接的工藝價(jià)值：賦能污水處理設(shè)施高效運(yùn)行

玻璃鋼污水池蓋板熱熔對(duì)接工藝的規(guī)范應(yīng)用，不僅能保障連接質(zhì)量，更能為污水處理設(shè)施的長(zhǎng)期穩(wěn)定運(yùn)行提供堅(jiān)實(shí)支撐。從安全角度看，可靠的密封連接可徹底杜***異味泄漏和污水外溢風(fēng)險(xiǎn)，避免對(duì)周邊操作人員的健康造成危害，同時(shí)防止蚊蟲(chóng)滋生，保障作業(yè)環(huán)境的衛(wèi)生安全；從運(yùn)維角度看，熱熔對(duì)接形成的一體化結(jié)構(gòu)無(wú)需頻繁維護(hù)，***幅降低了螺栓緊固、膠粘修補(bǔ)的人力和材料成本，減少了污水處理設(shè)施的停機(jī)維護(hù)時(shí)間，提升了整體運(yùn)行效率；從環(huán)保角度看，***質(zhì)的連接工藝避免了因密封失效導(dǎo)致的氣體污染，助力污水處理設(shè)施達(dá)到環(huán)保排放標(biāo)準(zhǔn)，為生態(tài)環(huán)境保護(hù)筑牢防線。



在污水處理設(shè)施建設(shè)日益注重質(zhì)量與環(huán)保的當(dāng)下，玻璃鋼污水池蓋板熱熔對(duì)接工藝憑借其***異的連接性能和長(zhǎng)期可靠性，成為保障設(shè)施高效運(yùn)行的核心技術(shù)。只有嚴(yán)格遵循工藝規(guī)范，把控每一個(gè)操作細(xì)節(jié)，才能充分發(fā)揮熱熔對(duì)接的***勢(shì)，讓玻璃鋼污水池蓋板真正成為守護(hù)環(huán)境安全、保障污水處理順暢的堅(jiān)固屏障。
